誘導電圧調整器

誘導電圧調整器(IVR)

誘導電圧調整器(IVR)の外観

単相器は変圧器と同一の原理による機器であって、一次巻線と二次巻線との相対位置を回転によって移動させ、二次誘導電圧の大きさを、連続的に変化させて、出力側の電圧を調整するものです。

仕様

相数 単相、三相
周波数 50Hz、60Hz
入力電圧 100-6600V
出力電圧 MAX 13200V
定格電流 MAX 1500A
定格容量 10kVA-1500kVA
制御方式 手動式(ハンドル操作式)
電動式(遠隔操作式)
自動式(AR型IVR)
周囲条件 屋内使用、屋外使用、腐蝕性ガスの有無
周囲温度、湿度、標高
使用定格 連続、短時間

本体寸法

  冷却方式 定格容量
(kVA)
3相 単相
NO.
寸法(mm) 質量
(kg)
寸法(mm) 質量
(kg)
W D H W D H
低圧屋内 気冷式 5 500 470 900 200 500 470 920 220 A
7.5 500 500 1000 250 500 500 1020 270
10 500 500 1060 350 500 500 1080 370
20 550 550 1300 600 550 550 1320 620
30 560 700 1400 650 560 700 1420 670
油入自冷式 20 800 800 1400 700 800 800 1420 720 B
30 800 800 1540 900 800 800 1600 950
50 900 900 1600 1200 900 900 1620 1300
100 1100 1100 2000 2300 1100 1100 2100 2500
150 1300 1300 2200 2700 1300 1300 2300 2900
高圧屋内 油入自冷式 100 1250 1200 2000 2300 1250 1200 2100 2500 C
150 1350 1350 2200 3000 1350 1350 2300 3500
250 1420 1530 2400 4000 1420 1530 2500 4400
400 1850 1850 2800 6800 1850 1850 2900 7000
600 1600 2600 3000 8500 1600 2600 3100 9000
高圧屋外 油入自冷式 150 1700 1350 2400 3200 1700 1350 2500 3700 D
250 1800 1530 2600 4200 1800 1530 2700 4600
400 2100 1850 3000 7000 2100 1850 3100 7700
600 1900 2600 3200 8700 1900 2600 3300 9200

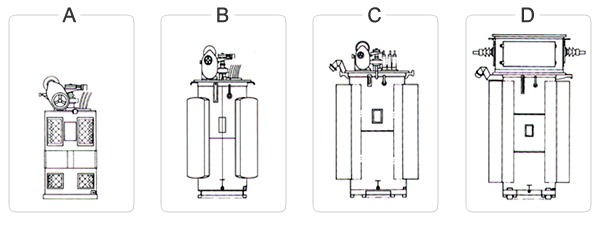

誘導電圧調整器の外径図 A~D

制御盤寸法

IVR収納型
定格容量 寸法
a b c
20kVA以下 700 800 1900
50kVA以下 800 1000 2350
IVR収納型
IVR別置型制御盤
寸法
a b c
600 500 1600
IVR別置型制御盤

操作方式

ローターを回転させる方法として、手動式・電動式・自動式があります。

手動式

ハンドルを手で回して直接ローターを回転させる方式です。一般に小容量のものに適用されます。

電動式

モーターによってローターを回転させる方式です。大容量のものに適し、遠隔操作が可能です。

自動式(AR型)

制御する対象の偏差値を検出して増幅器・モーターなどを介してローターを回転させる方式です。検出要素によっては定電圧・定電流・定電力・また温度制御などいろいろな自動制御を行うものです。

分類

IVRの冷却方式、操作方式は電圧、容量、設置場所、用途によって決められます。

下の表はその分類を表しています。

操作方式
手動:ハンドル操作
電動:遠隔押釦操作
自動:AR型IVR
操作方式 自動・手動・電動
冷却方式
油入自冷式
不燃化対策として高圧、150kVAまではH種乾式(気冷式)で製作致します。
油入自冷式 気怜式
設置場所
エレファント構造配線方式によってはエレファント構造なども製作致します。
設置場所 屋内型・屋外型
