誘導電圧調整器（IVR）

「試験電圧調整器（IVR）」は、回転機の構造を持つ変圧器の一種でローターを下限から上限まで約180°回転させることで、
出力電圧を連続的に調整する電圧調整器です。
摺動子を使用しないため長寿命が期待でき、交流波形をほとんど歪ませず、ノイズの発生要因も少ないことが特長です。
興亜電機では、用途や電圧・容量、設置環境に合わせたIVRを設計・製作しています。

製作範囲

  • 入力電圧

    100V～6.6kV

  • 出力電圧

    入力±5%～±100%

  • 定格容量

    5kVA～1500kVA

  • 線路容量

    10kVA～4500kVA

  • 冷却方式

    油入自冷or乾式自冷

  • 相数

    1相or3相

  • 操作方式

    手動（ハンドル式）
    電動（モーター駆動式、1相or3相、100Vor200V）

  • 操作時間

    下限～上限／20秒～120秒（電動操作時）

用途

  • 電気炉・電気メッキ槽の電力調整
  • 工場内の電圧変動対策・定電圧化
  • 耐電圧試験など各種試験装置の電圧・電流調整

など

仕様例

  • 入力電圧

    200V

  • 出力電圧

    200V±100%

  • 出力電流

    86.6A

  • 定格容量

    30kVA

  • 線路容量

    60kVA

  • 相数

    3相

  • 周波数

    60Hz

  • 時間定格

    連続

  • 設置場所

    屋内

  • 冷却方式

    油入自冷

  • 操作方式

    電動

  • 操作電源

    3相60Hz200V

  • 操作時間

    下限～上限／約60秒

  • 塗装色

    マンセル5Y7/1 半艶

参考写真

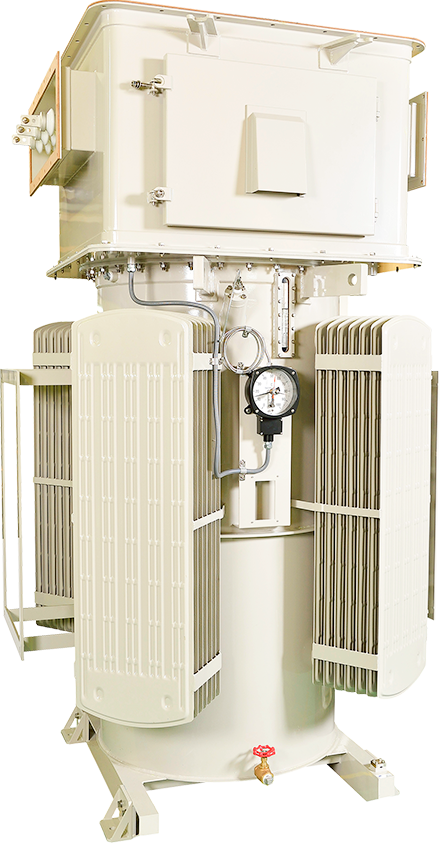

屋外用・油入自冷・電動

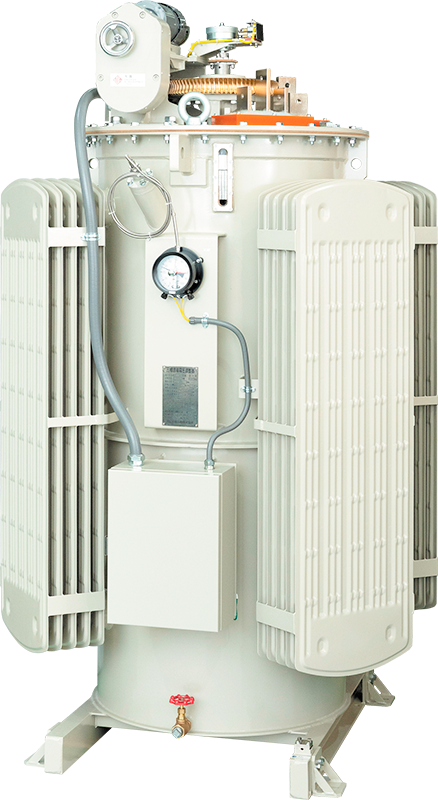

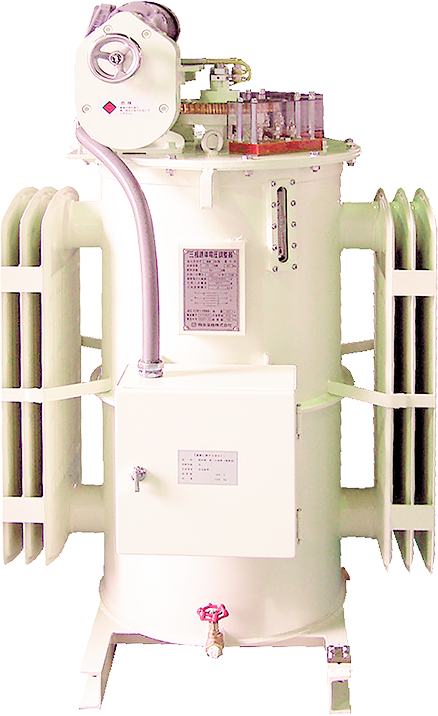

屋内用・油入自冷・電動

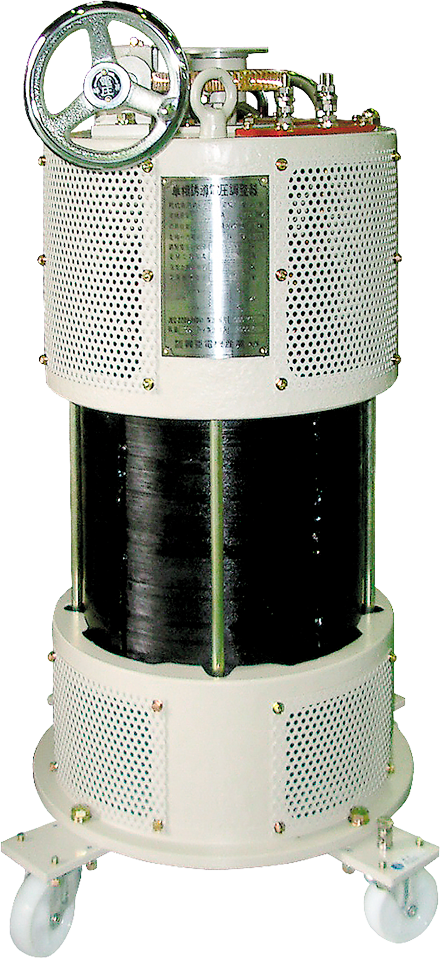

乾式自冷・手動
