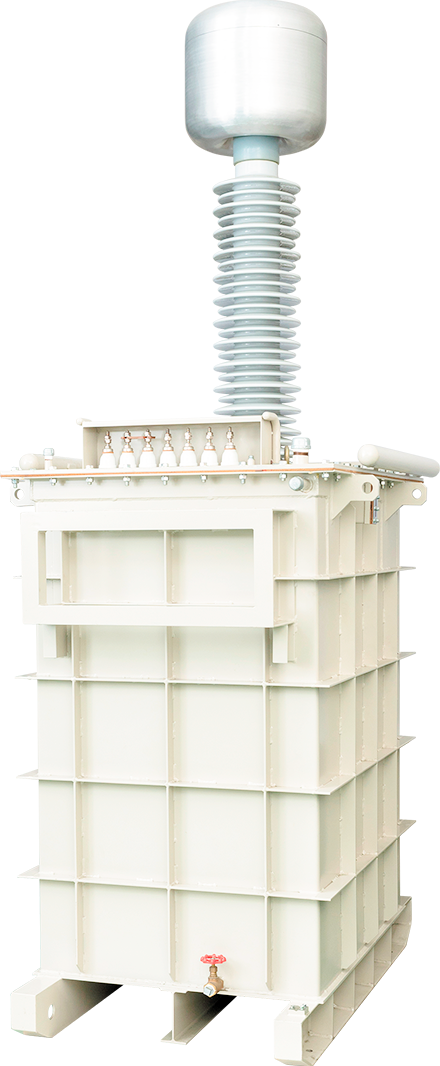

試験用変圧器（TTR）

試験用変圧器(TTR)は、電気設備や絶縁材料の耐電圧試験に必要な電圧を得るために用いられます。

＜ 試験物例 ＞ 開閉器、ケーブル、碍子、絶縁棒、絶縁手袋、変圧器等

製作範囲

• 入力電圧

  100V～6.6kV

• 出力電圧

  5kV～200kV

• 定格容量

  1kVA～500kVA

• 計測用電圧

  100～200V

• 冷却方式

  油入自冷or乾式自冷

• 相数

  1相or3相

その他仕様でも製作可能な場合もありますのでお問い合わせください。
（出力200kV以上やカスケード400kVの実績もあります）
部分放電仕様のご要望がある場合はお問い合わせください。

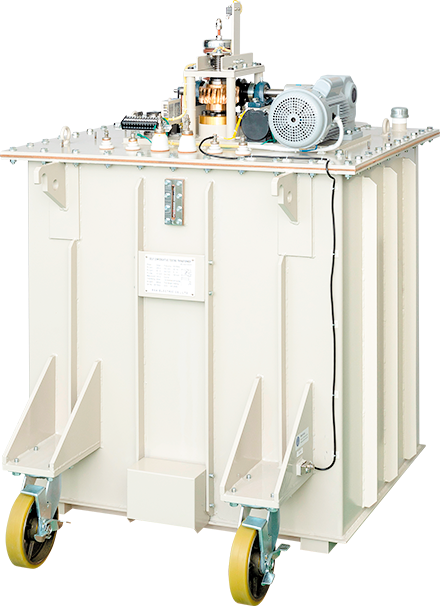

自己補償型試験用変圧器（自己補償型TTR）

自己補償型試験用変圧器（自己補償型TTR）は、耐電圧試験に必要な電源容量を低減する機能を備えた試験用変圧器です。

進相負荷と見なせる場合の耐電圧試験において、被試験物の静電容量が大きいと試験電圧時の電流も増大するため電源容量が増大しますが、被試験物と並列に遅相電流を流すことで電源容量を抑えることができます。

一般的にその役割は補償リアクトル（補償L）が担いますが、自己補償型TTRはTTR自身にその補償L（の可変型）の機能を持たせたものになります。そのためTTRと可変型補償Lを別々で用意しなくても1台で済み、設備スペースが縮小できます。電源容量の低減度合いは条件により異なりますが、目安はTTR定格出力容量の1/10程度になります。

抵抗負荷や遅れ負荷と見なす場合は電源容量を低減することができません。

製作範囲

• 入力電圧

  100V～6.6kV

• 出力電圧

  5kV～70kV

• 出力容量

  10kVA～300kVA

• 入力容量

  出力容量の1/10程度

• 計測用電圧

  100～200V

• 冷却方式

  油入自冷or乾式自冷

• 相数

  1相

• 操作方式

  手動（ハンドル式）
  電動（モーター駆動式、1相or3相、100Vor200V）

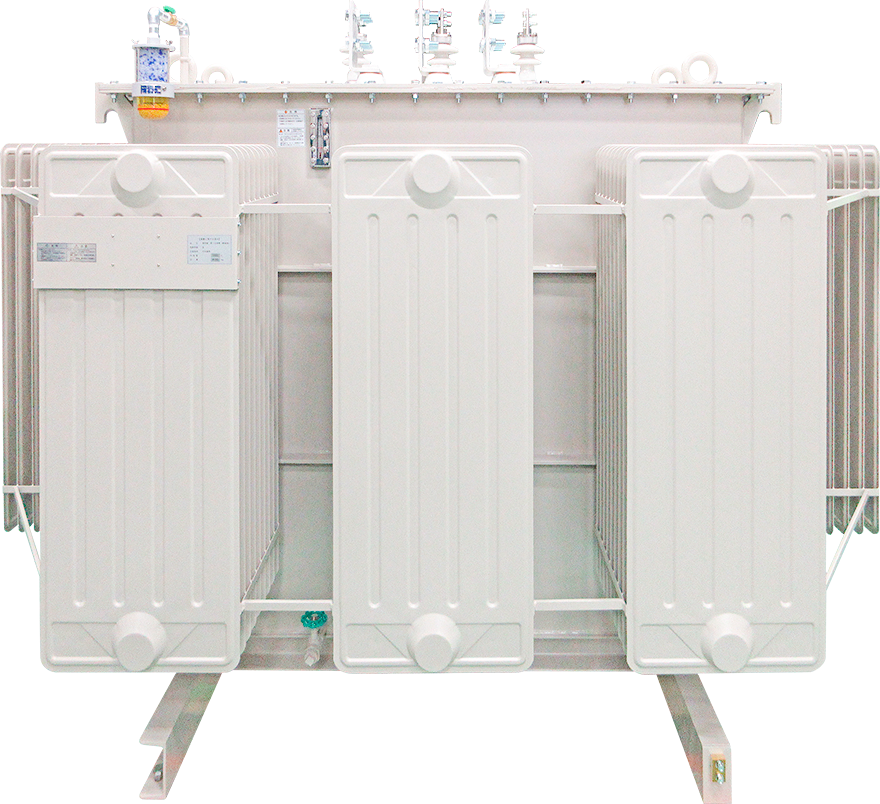

油入自冷式変圧器

冷却に絶縁油を使用する変圧器です。

製作範囲

• 入力電圧

  100V～6.6kV

• 出力電圧

  100V～13.2kV

• 定格容量

  1kVA～2000kVA

• 冷却方式

  油入自冷

• 相数

  1相or3相

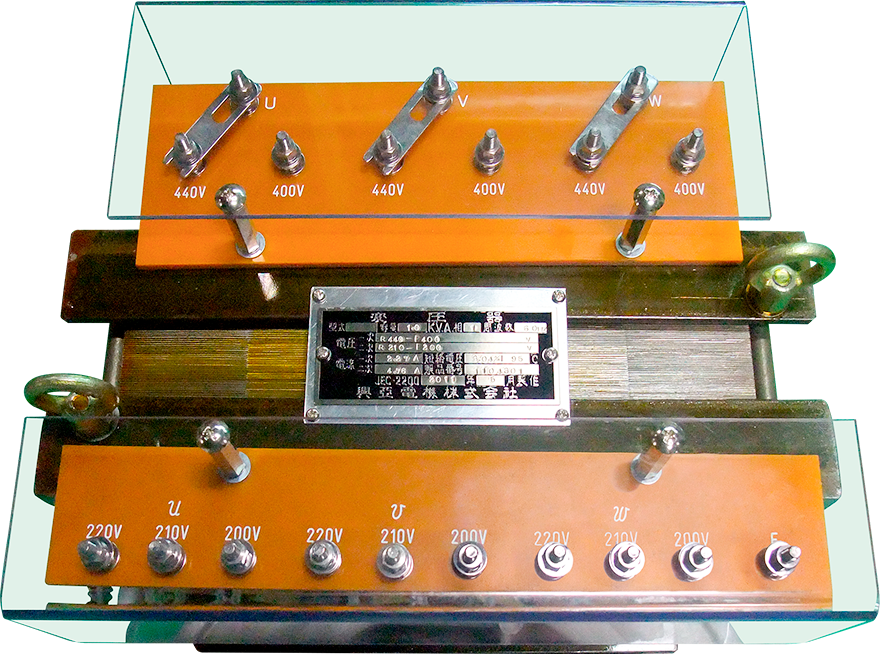

乾式自冷式変圧器

冷却に絶縁油を使用せず、気中で自冷する変圧器です。

製作範囲

• 入力電圧

  100V～6.6kV

• 出力電圧

  100V～6.6kV

• 定格容量

  1kVA～300kVA

• 冷却方式

  乾式自冷

• 相数

  1相or3相

• ケース

  有or無

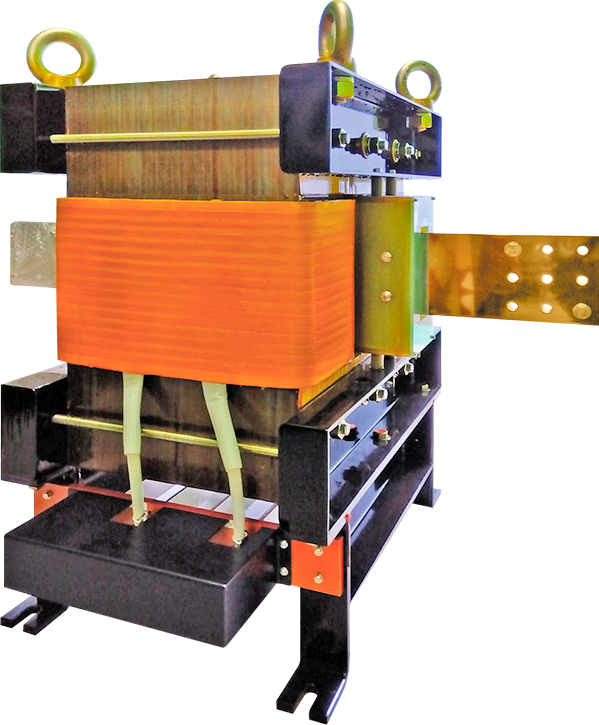

貫通TR

変圧器に二次巻線を巻かずに被試験物の導体を貫通TRの鉄心窓に直接通し、数V数千Aの出力を得るときに使用されます。

製作範囲

• 入力電圧

  100V～400V

• 出力電圧

  5V～20V

• 出力電流

  1000A～10000A

• 定格容量

  10kVA～100kVA

• 冷却方式

  乾式自冷

• 相数

  1相
